SW-LB10型(以實際報告為主)卷材拉剝強度檢測儀（簡稱檢測儀）是新研制的一種新型檢測儀器，主要用于卷材(以實際報告為主)層與基層剝離強度、卷材(以實際報告為主)層接縫剝離強度的現場檢測。

檢測儀采用機電一 體 化設計，采用“S”型測力傳感器，精度好，進給系統采用滾珠絲桿，拉剝操作輕便較快，采用嵌入式智能數字壓力表，大屏背光，

即使在黑暗中操作也一目了然。

2 主要技術參數

檢測儀zui大拉力值               10kN

重　 量                              22 Kg

精度等級                             1.0 F.S

電   源                    鎳氫充電電池

工作電流                      ≤ 10 mA

3 工作原理

3.1 機械原理

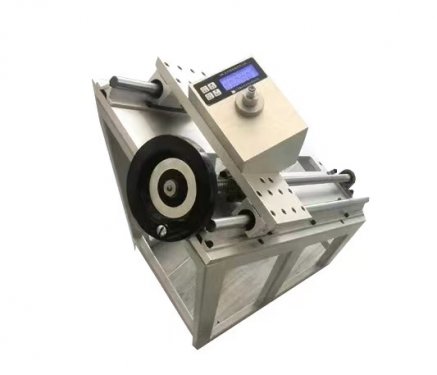

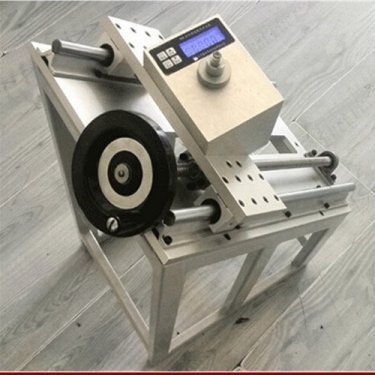

檢測儀基本結構實物所示，順時針轉動手柄時，手柄帶動絲杠產生位移，絲杠通過拉桿及一對一夾具，對(以實際報告為主)卷材一對一夾具施加向上拉力，傳感器把壓力信號變?yōu)殡?信號，電子電路對該信號進行處理，實時顯示拉剝力值并峰值保持，隨著手柄的轉動，拉力增 大，直至(以實際報告為主)卷材拉開。
